چرا شیلدینگ در کابل شبکه اهمیت دارد؟
در بسیاری از پروژه‌های شبکه، استفاده از کابل شبکه بدون شیلد (U/UTP) کاملاً کافی و رایج است. اما در برخی شرایط خاص، وجود نویزهای الکترومغناطیسی (EMI) و تخلیه‌های الکترواستاتیک (ESD) می‌تواند کیفیت ارتباط را تحت تأثیر قرار دهد. در این مواقع استفاده از کابل‌های شیلددار به یک ضرورت تبدیل می‌شود. این شرایط می‌تواند شامل نصب کابل در فضاهای صنعتی، کارخانه‌ها، بیمارستان‌ها، مجاورت با خطوط برق فشار قوی، آسانسورها یا حتی مسیرهای هوایی در فضای بیرونی باشد. به همین دلیل آشنایی با انواع شیلدینگ کابل شبکه و انتخاب درست آن، نقش مهمی در کارایی و ایمنی شبکه ایفا می‌کند.

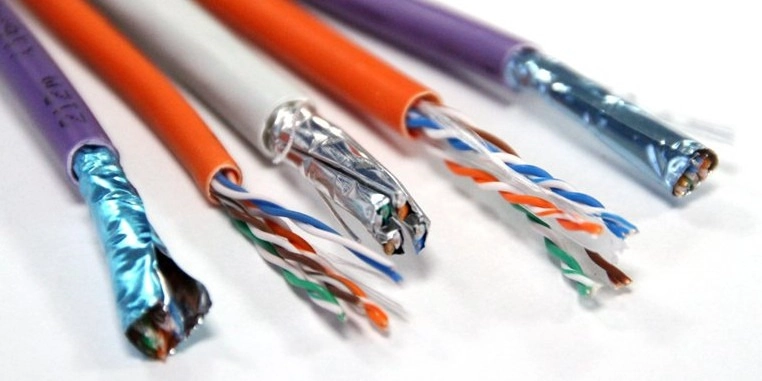

کدهای شیلدینگ در کابل‌های شبکه چه معنایی دارند؟
برای بیان نوع شیلد به‌کاررفته در کابل‌های شبکه از کدهای استاندارد استفاده می‌شود. این کدها به‌صورت دو بخش در قالب ترکیب حروف و اسلش نوشته می‌شوند؛ برای مثال U/UTP یا F/FTP. بخش اول قبل از اسلش، نوع شیلد کلی کابل را مشخص می‌کند؛ در حالی که بخش دوم به وضعیت شیلدینگ زوج‌های تابیده‌شده داخلی اشاره دارد. حروف به‌کاررفته نیز معنای مشخصی دارند: حرف U مخفف Unshielded به معنی بدون شیلد، حرف F مخفف Foil Shield یا شیلد فویلی و حرف S مخفف Screen Shield یا شیلد توری بافته‌شده است. بنابراین، ترکیب این حروف می‌تواند اطلاعات دقیقی از ساختار حفاظتی کابل به ما بدهد.
U/UTP؛ کابل کاملاً بدون شیلد
کابل‌هایی با کد U/UTP هیچ‌گونه شیلدی نه در بدنه کلی کابل و نه در اطراف زوج‌های تابیده‌شده ندارند. این نوع کابل‌ها در شرایطی استفاده می‌شوند که هیچ‌گونه منبع نویز الکترومغناطیسی در اطراف وجود نداشته باشد. مزیت اصلی این کابل‌ها در ضخامت کمتر، انعطاف‌پذیری بالا و سهولت نصب است. به دلیل نداشتن شیلد، این کابل‌ها نیازی به اتصال به زمین (گراند) ندارند و گزینه‌ای مناسب برای شبکه‌های خانگی یا اداری معمولی محسوب می‌شوند. در ساختار داخلی این کابل‌ها معمولاً از یک هسته پلاستیکی مرکزی (سِپلاین) برای کاهش کراس‌تاک بین زوج‌ها استفاده می‌شود.
F/UTP؛ شیلد فویلی در بدنه کابل
در کابل‌هایی با کد F/UTP، یک لایه فویل آلومینیومی به‌عنوان شیلد کلی در زیر پوشش بیرونی کابل قرار دارد. این فویل به کاهش نویزهای محیطی و جلوگیری از تخلیه الکترواستاتیک کمک می‌کند. اما زوج‌های تابیده‌شده داخلی همچنان بدون شیلد باقی می‌مانند. در این نوع کابل‌ها معمولاً یک سیم نازک به نام drain wire نیز وجود دارد که نویزها را به زمین منتقل می‌کند. باید توجه داشت که اگر این سیم به‌درستی به سیستم گراند متصل نشود، نه‌تنها عملکرد شیلد مختل می‌شود، بلکه ممکن است خود شیلد باعث جذب بیشتر نویز شود.
S/UTP؛ شیلد بافته‌شده در بدنه کابل
در کابل‌هایی با کد S/UTP، به‌جای استفاده از فویل، از یک شبکه بافته‌شده آلومینیومی به‌عنوان شیلد کلی کابل استفاده می‌شود. این نوع شیلد، مقاومت مکانیکی بیشتری نسبت به فویل دارد و توانایی محافظت از کابل در برابر تداخلات فرکانس بالا (RFI) را نیز افزایش می‌دهد. مانند F/UTP، زوج‌های داخلی در این نوع کابل نیز بدون شیلد هستند، اما وجود شیلد بافته‌شده، علاوه بر مزایای الکترومغناطیسی، مقاومت کششی بالاتری را نیز به کابل می‌بخشد.
F/FTP؛ شیلد کامل در بدنه و زوج‌های داخلی
در کابل‌هایی با کد F/FTP، ترکیبی از شیلد کلی و شیلد مجزا برای هر زوج به کار می‌رود. به این معنا که یک فویل آلومینیومی کل کابل را دربر گرفته و هر یک از زوج‌های تابیده‌شده داخلی نیز به‌صورت جداگانه با فویل پوشیده شده‌اند. این ساختار پیشرفته باعث کاهش مؤثر کراس‌تاک داخلی و محافظت حداکثری در برابر نویزهای بیرونی می‌شود. این کابل‌ها برای فضاهایی با نویز بالا و شبکه‌هایی با سرعت بالا که به کمترین تداخل نیاز دارند، بسیار مناسب‌اند.
SF/UTP؛ ترکیب فویل و شیلد بافته‌شده در بدنه کابل
کابل‌های دارای کد SF/UTP از دو نوع شیلد کلی بهره می‌برند؛ یک لایه فویل و یک لایه شیلد بافته‌شده به دور کابل پیچیده شده است. با وجود این لایه‌های محافظتی، زوج‌های داخلی همچنان بدون شیلد هستند. این ساختار دوگانه امکان محافظت در برابر گستره وسیعی از فرکانس‌های نویز را فراهم می‌کند. شیلد بافته‌شده مقاومت بیشتری در برابر RFI دارد و در عین حال، شیلد فویلی نویزهای با فرکانس پایین‌تر را نیز کنترل می‌کند. این نوع کابل معمولاً در محیط‌های صنعتی با سطح بالایی از تداخل مورد استفاده قرار می‌گیرد.
SF/FTP؛ بالاترین سطح حفاظت در کابل شبکه

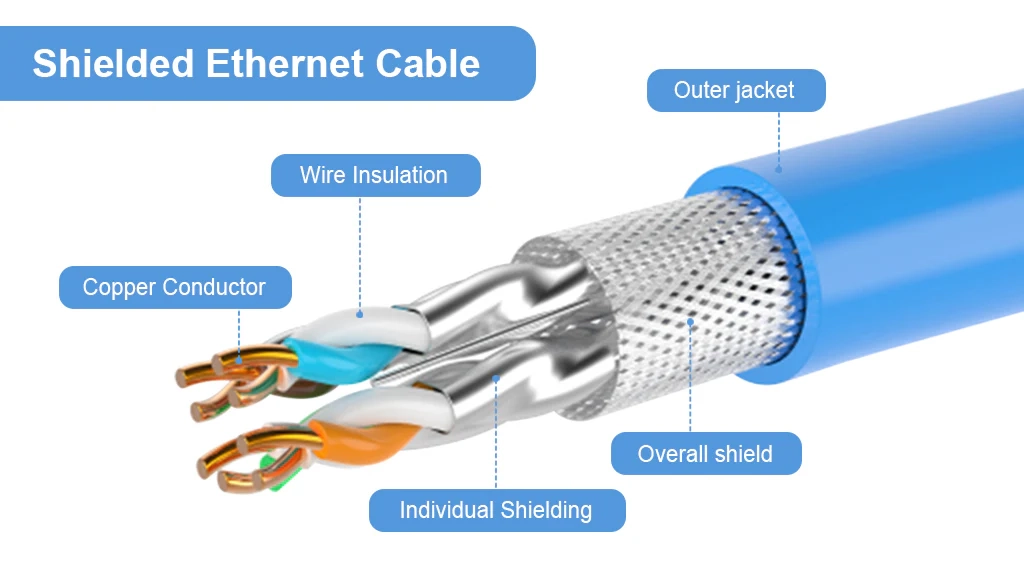

اگر به دنبال کابلی با بالاترین میزان حفاظت الکترومغناطیسی هستید، کابل‌های دارای کد SF/FTP انتخابی ایده‌آل محسوب می‌شوند. این کابل‌ها هم دارای شیلد کلی دوگانه (فویل + شیلد بافته‌شده) هستند و هم هر زوج داخلی به‌صورت جداگانه با فویل شیلد شده است. چنین ساختاری باعث حذف تقریباً کامل تداخل داخلی و خارجی، کاهش شدید نویز و مقاومت بالا در برابر EMI، ESD، RFI و کراس‌تاک‌های بیگانه می‌شود. اما باید توجه داشت که به دلیل پیچیدگی ساختار و ضخامت بالای لایه‌های شیلد، نصب این کابل‌ها نیازمند دقت و زمان بیشتری است.
اهمیت اتصال به زمین در کابل‌های شیلددار
یکی از نکات حیاتی در استفاده از کابل‌های شیلددار، اتصال صحیح سیستم گراند (زمین) است. شیلد بدون اتصال به زمین نه‌تنها بی‌اثر خواهد بود، بلکه ممکن است خود شیلد به‌عنوان آنتن عمل کرده و نویز بیشتری را جذب کند. در نصب‌های حرفه‌ای، این اتصال باید در هر دو سمت کابل برقرار باشد و از تجهیزات متناسب برای تخلیه نویز استفاده شود. در پروژه‌هایی که این نکته رعایت نمی‌شود، شاهد افت کارایی یا حتی اختلال کامل در انتقال داده‌ها خواهیم بود.
تفاوت در ضخامت، انعطاف‌پذیری و سهولت نصب
هرچه میزان شیلد در ساختار کابل بیشتر باشد، ضخامت کابل نیز بیشتر خواهد بود. این مسئله باعث می‌شود کابل‌های شیلددار انعطاف‌پذیری کمتری نسبت به کابل‌های بدون شیلد داشته باشند. به همین دلیل، نصب کابل‌های دارای چندین لایه شیلد دشوارتر و زمان‌برتر است. همچنین خم کردن این نوع کابل‌ها باید با رعایت شعاع خمش استاندارد صورت گیرد تا به لایه‌های شیلد آسیبی نرسد. انتخاب نوع کابل مناسب باید با در نظر گرفتن محل نصب، سطح نویز محیط، الزامات سرعت و هزینه‌های نصب انجام شود.
موارد استفاده رایج برای هر نوع شیلد
در یک نگاه کلی، کابل‌های بدون شیلد برای مصارف خانگی، دفاتر کوچک و مکان‌های بدون نویز مناسب هستند. کابل‌های F/UTP یا SF/UTP در پروژه‌های صنعتی، فضاهای بیرونی یا نزدیکی به خطوط برق کاربرد دارند. در مقابل، کابل‌های F/FTP و SF/FTP برای شرایط بسیار حساس مانند دیتا سنترها، اتاق سرور یا بیمارستان‌ها توصیه می‌شوند. انتخاب صحیح نوع شیلد در پروژه‌های بزرگ می‌تواند نقش تعیین‌کننده‌ای در پایداری و امنیت شبکه داشته باشد.
با وجود اینکه بسیاری از افراد هنگام شنیدن عبارت “کابل شبکه بدون شیلد” تنها به U/UTP فکر می‌کنند و کابل‌های “شیلددار” را به‌طور عمومی با نام‌هایی مثل FTP یا STP می‌شناسند، اما در واقع انواع مختلفی از ساختارهای شیلدینگ وجود دارد که هر یک برای شرایط خاصی طراحی شده‌اند. شناخت دقیق این ساختارها، مزایا، محدودیت‌ها و کاربردهای هر نوع شیلد به شما کمک می‌کند تا در هنگام طراحی و نصب شبکه، بهترین انتخاب را داشته باشید. کابل شیلددار اگرچه نصب پیچیده‌تری دارد، اما در محیط‌های صنعتی یا نویزی می‌تواند از بروز مشکلات جدی در انتقال داده جلوگیری کند. در نهایت، رعایت اصول نصب و اتصال به زمین در این نوع کابل‌ها برای دستیابی به عملکرد بهینه کاملاً ضروری است.
