بررسی عملکرد کابل شبکه و تأثیر استحکام کششی بر کیفیت انتقال داده
کابلهای شبکه نقش حیاتی در زیرساخت شبکههای کامپیوتری ایفا میکنند و عملکرد آنها به عوامل مختلفی بستگی دارد. یکی از مهمترین شاخصهایی که کیفیت و دوام کابلهای شبکه را تعیین میکند، استحکام کششی این کابلهاست. استحکام کششی، به توانایی کابل در برابر نیروهای کششی بدون پارگی یا تغییر شکل دائمی اشاره دارد.

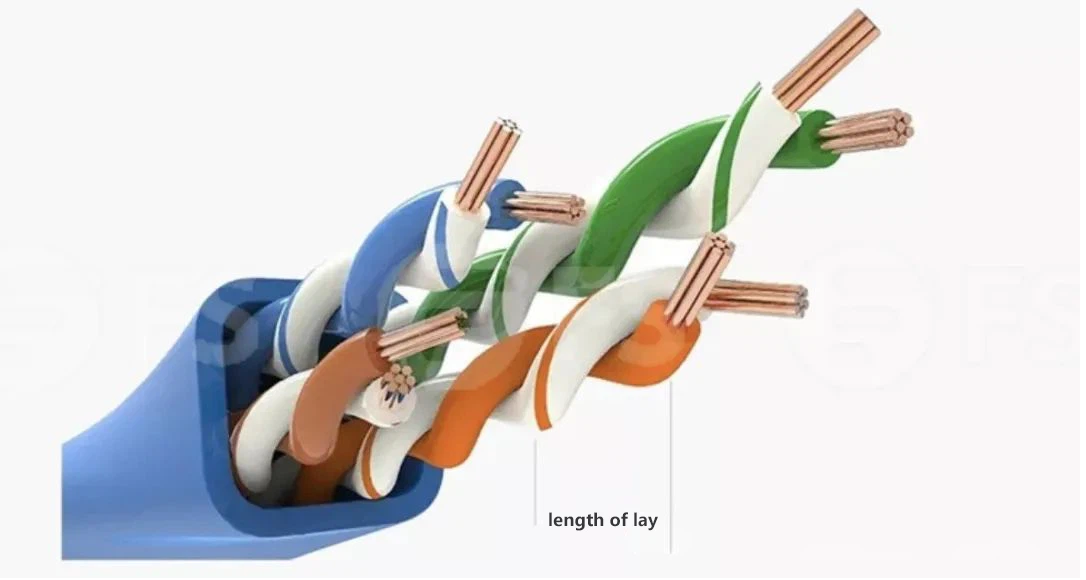

یکی از مهمترین شاخصهای عملکرد کابلهای شبکه ، میزان پیچش زوجهای سیم داخلی یا همان twist pitch است. کابلهای شبکه از چهار زوج سیم تشکیل شدهاند که به صورت مارپیچ به دور یکدیگر پیچیده شدهاند. هرچه میزان پیچش این زوجها بیشتر و فشردهتر باشد، عملکرد ضد تداخل آنها نیز بهتر خواهد بود. این ویژگی باعث کاهش نویزهای الکترومغناطیسی خارجی و تداخل بین زوجها میشود و در نتیجه کیفیت انتقال داده افزایش مییابد. در کابلهای بدون شیلد، پیچش مناسب زوجها از اهمیت بسیار بالایی برخوردار است و بهعنوان یکی از شاخصهای کلیدی در ارزیابی عملکرد ضد تداخل این کابلها شناخته میشود. مشاهده پیچش زوجها با برش غلاف بیرونی کابل امکانپذیر است و کابلهایی که پیچش مناسبی دارند، معمولاً آثار ظاهری از پیچش منظم در سطح بیرونی کابل نشان میدهند.
درک بهتر مفهوم پیچش از دوران دبیرستان و درسهای فیزیک ممکن است آشنا باشد. هنگامی که زوج سیمها بهصورت منظم و فشرده به دور یکدیگر پیچیده شوند، میزان تداخل داخلی یا همان crosstalk کاهش مییابد و سیگنالها با کیفیت بالاتری منتقل میشوند. این موضوع بهویژه در کابلهای بدون شیلد اهمیت دارد، زیرا در غیاب لایه محافظ فلزی، عملکرد ضد نویز کاملاً به پیچش زوجها وابسته است. کابلهایی با پیچش نامناسب معمولاً دارای فاصله پیچش بیش از یک سانتیمتر هستند که موجب کاهش عملکرد و افزایش تداخل میشود.
نوع ساختار هسته یا مغزی کابل شبکه
موضوع بعدی که بر عملکرد کابل شبکه تأثیر میگذارد، نوع ساختار هسته یا مغزی کابل است. بهطور کلی، دو نوع هسته در کابلهای شبکه وجود دارد: هستههای تکرشتهای و چندرشتهای. کابلهای تکرشتهای از یک رشته فلزی یکپارچه تشکیل شدهاند که معمولاً از جنس مس هستند و استحکام مکانیکی و الکتریکی بالاتری دارند. این نوع کابلها برای انتقال داده در مسافتهای طولانی مناسبتر هستند، زیرا مقاومت پایینتری دارند و کمتر دچار تضعیف سیگنال میشوند. در مقابل، کابلهای چندرشتهای از چندین رشته نازک فلزی تشکیل شدهاند که انعطافپذیری بیشتری دارند و برای کاربردهایی که نیاز به خمشدن مکرر کابل وجود دارد، ایدهآل هستند.
با وجود مزایای کابلهای چندرشتهای در انعطافپذیری، این نوع کابلها دارای مسیرهای جریان نامنظم هستند که میتواند باعث ایجاد اختلالات الکترومغناطیسی شود. همچنین، در طولانیمدت ممکن است کیفیت انتقال داده به دلیل تضعیف سیگنال کاهش یابد. بنابراین، انتخاب بین کابلهای تکرشتهای و چندرشتهای باید بر اساس نیاز واقعی و شرایط فیزیکی محل نصب انجام شود. در محیطهایی که ثبات و کیفیت سیگنال در اولویت قرار دارد، کابلهای تکرشتهای گزینه مناسبی هستند. در حالیکه در مکانهایی با جابجایی زیاد و نیاز به انعطاف، کابلهای چندرشتهای عملکرد بهتری خواهند داشت.
ریپ کورد در عملکرد شبکه
در ساختار داخلی کابل شبکه، یکی از اجزای مهمی که کمتر به آن توجه میشود، ریپ کورد یا نخ کششی داخلی است. این نخ از جنس نایلون یا مواد مقاوم مشابه ساخته میشود و وظیفه آن تحمل فشار کششی در هنگام نصب کابل است. در صورتی که کابل در حین نصب یا کشیدن تحت تنش زیاد قرار گیرد، نخ ریپ کورد بخشی از فشار را جذب میکند و از وارد شدن آسیب به زوجهای سیم داخلی جلوگیری مینماید. در واقع، ریپ کورد به نوعی نقش محافظ مکانیکی کابل را ایفا میکند و نبود آن میتواند موجب پارگی یا نازکشدن مغزیهای فلزی شود که در نهایت عملکرد سیگنال را تحت تأثیر قرار میدهد.
نخ ریپ کورد نهتنها در استحکام کششی مؤثر است، بلکه برای جداسازی آسان غلاف بیرونی کابل نیز استفاده میشود. تکنسینهای شبکه میتوانند با کشیدن این نخ، غلاف بیرونی کابل را بدون استفاده از تیغ یا قیچی جدا کنند، که این روش خطر آسیب به سیمهای داخلی را به حداقل میرساند. بسیاری از نصبکنندگان حرفهای شبکه، استفاده از نخ ریپ کورد را یکی از روشهای ایمن و سریع برای آمادهسازی کابل جهت اتصال میدانند.
استحکام کششی کابل شبکه
استحکام کششی کابل شبکه را میتوان بهعنوان شاخصی کلیدی در ارزیابی مقاومت فیزیکی کابل در نظر گرفت. این شاخص معمولاً با واحد نیوتن اندازهگیری میشود و به میزان نیرویی اشاره دارد که کابل بدون گسیختگی قادر به تحمل آن است. میزان این مقاومت به ساختار داخلی، جنس هادیها، مواد بهکاررفته در غلاف و کیفیت فرآیند تولید بستگی دارد. کابلهایی که از مس خالص ساخته شدهاند، معمولاً دارای استحکام کششی بیشتری نسبت به کابلهایی با مغزی آلومینیومی هستند. همچنین، نوع بافت و میزان پیچش زوجهای سیم نیز در تعیین این شاخص مؤثر است.
مواد بهکاررفته در ساخت غلاف بیرونی کابل نیز نقش تعیینکنندهای در استحکام کششی دارند. یکی از متداولترین مواد، پلیاتیلن با چگالی بالا یا HDPE است که به دلیل ساختار خطی و بدون شاخههای جانبی، دارای پیوندهای مولکولی قوی و خواص مکانیکی بالا است. این ماده در برابر عوامل شیمیایی مقاوم است و مقاومت کششی آن معمولاً بین ۲۰ تا ۲۸ مگاپاسکال میباشد. پلیاتیلن با چگالی پایین یا LDPE نیز انعطافپذیری بیشتری دارد، اما مقاومت کششی آن کمتر است. انتخاب نوع پلیاتیلن بستگی به کاربرد نهایی کابل دارد.
یکی دیگر از مواد رایج در غلاف بیرونی کابل، پلیوینیل کلراید یا PVC است. این ماده ترموپلاستیکی دارای خواص کششی و فشاری مناسبی است و در بسیاری از صنایع به کار میرود. مقاومت کششی PVC معمولاً بین ۳۰ تا ۵۰ مگاپاسکال متغیر است و در صورت استفاده از مواد تقویتکننده مانند الیاف شیشه یا کربن، این مقدار میتواند افزایش یابد. همچنین، مواد LSZH یا با دود کم و بدون هالوژن نیز گزینهای مناسب برای محیطهای حساس به آتشسوزی هستند. این مواد علاوهبر مقاومت شیمیایی و حرارتی، دارای مقاومت کششی تا ۱۰۰۰ نیوتن هستند که آنها را به انتخابی مناسب در شرایط سخت و صنعتی تبدیل میکند.
در برخی از کابلهای شبکه، از ساختار داخلی ویژهای به نام اسکلت صلیبی یا cross skeleton استفاده میشود. این ساختار با جدا نگهداشتن چهار زوج سیم داخلی، از تداخل داخلی و انحراف سیگنال جلوگیری میکند. اسکلت صلیبی باعث حفظ نظم و تعادل در ساختار کابل میشود و علاوهبر آن، مقاومت فیزیکی کابل را نیز افزایش میدهد. این ویژگی بهویژه در کابلهای بدون شیلد که فاقد محافظ فلزی هستند، اهمیت بالایی دارد و به بهبود کیفیت انتقال داده کمک میکند.
در محیطهای پرخطر مانند فضاهای با دمای بالا یا مستعد اشتعال، اسکلت صلیبی معمولاً از مواد مقاوم به حرارت و شعله ساخته میشود تا کابل در برابر آتشسوزی مقاومت نشان دهد. توزیع متوازن زوجها در کابل باعث کاهش تداخل متقابل سیگنالها شده و در نتیجه افت کیفیت یا تأخیر در انتقال دادهها به حداقل میرسد. در کاربردهای با پهنای باند بالا، حفظ فاصله میان زوجها از اهمیت زیادی برخوردار است، زیرا کوچکترین تغییر در فاصله میتواند منجر به اعوجاج سیگنال یا کاهش دقت در انتقال اطلاعات شود.
عملکرد کابل شبکه وابسته به مجموعهای از عوامل فنی و ساختاری است. از پیچش مناسب زوجهای سیم و نوع مغزی گرفته تا نخ کششی داخلی، مواد غلاف و اسکلت صلیبی، همه این مؤلفهها در کنار هم عملکرد کابل را در برابر نویز، فشار مکانیکی و کشش تضمین میکنند. انتخاب کابل مناسب باید بر اساس شرایط فیزیکی، نیاز انتقال داده، و محیط نصب انجام شود تا بالاترین کیفیت و پایداری در شبکه حاصل گردد. با در نظر گرفتن این نکات فنی، میتوان از ایجاد اختلالات ناخواسته در شبکه جلوگیری کرد و عمر مفید تجهیزات را افزایش داد.
