روش پانچ کردن پچ پنل 110 برای شبکه‌های مرکز داده
پچ پنل 110 یکی از ابزارهای ضروری در پروژه‌های مرکز داده و شبکه‌های تلفنی محسوب می‌شود. این پچ پنل‌ها امکان مدیریت منظم کابل‌های صوتی و ایجاد ارتباطات سازمان‌یافته را فراهم می‌کنند. به صورت گام به گام و با جزئیات کامل، فرآیند پانچ داون پچ پنل 110 را بررسی خواهیم کرد.
مقدمه‌ای بر پچ پنل 110
پچ پنل‌های 110 به عنوان رابطی بین کابل‌های ورودی و تجهیزات شبکه عمل می‌کنند. این پچ پنل‌ها به دلیل طراحی خاص خود، امکان اتصال سریع و مطمئن کابل‌ها را فراهم کرده و مدیریت کابل‌کشی را ساده‌تر می‌کنند. در مراکز داده و سیستم‌های تلفنی، استفاده از پچ پنل 110 به یک استاندارد تبدیل شده است.
ابزارهای مورد نیاز برای پانچ داون
برای انجام صحیح فرآیند پانچ داون، به ابزارهای خاصی نیاز دارید. ابزار اصلی، پانچ داون تول مخصوص 110 است که برای فشردن سیم‌ها به داخل شیارها استفاده می‌شود. علاوه بر این، به سیم چین، استریپر برای برداشتن روکش کابل‌ها، بست کابل و برچسب‌های شماره‌گذاری نیاز خواهید داشت.
مرحله اول: نصب پچ پنل در رک
اولین گام، نصب صحیح پچ پنل در رک شبکه است. پچ پنل باید در موقعیت مناسبی در رک ثابت شود تا هم دسترسی به آن آسان باشد و هم مسیر کابل‌کشی بهینه شود. پس از نصب، کابل‌ها را از دو طرف رک به سمت پچ پنل هدایت کنید. حدود 25 سانتی‌متر از کابل اصلی را برای کار راحت‌تر باقی بگذارید.
مرحله دوم: آماده‌سازی کابل‌ها
در این مرحله باید روکش خارجی کابل‌های بزرگ را با دقت بردارید. از استریپر یا سیم چین مناسب استفاده کنید تا به هسته‌های داخلی آسیب نرسد. پس از برداشتن روکش، کابل‌ها را با بست محکم کنید و از طریق سوراخ‌های ورودی یک طرف پچ پنل صوتی 110 عبور دهید. کابل‌ها را در منطقه پانچ داون پچ پنل مرتب کنید.
مرحله سوم: سازماندهی کابل‌های 25 زوجی
این مرحله از اهمیت ویژه‌ای برخوردار است. کابل‌های 25 زوجی باید به ترتیب صحیح سازماندهی شوند. ابتدا رنگ‌های اصلی (سفید، قرمز، سیاه، زرد، بنفش) و سپس رنگ‌های فرعی (آبی، نارنجی، سبز، قهوه‌ای، خاکستری) را جدا کنید. هر گروه از کابل‌ها شامل 25 زوج است که به صورت نوارهای رنگی دسته‌بندی می‌شوند.
ترتیب استاندارد رنگ‌ها به این صورت است:
سفید-آبی، سفید-نارنجی، سفید-سبز، سفید-قهوه‌ای، سفید-خاکستری
قرمز-آبی، قرمز-نارنجی، قرمز-سبز، قرمز-قهوه‌ای، قرمز-خاکستری
سیاه-آبی، سیاه-نارنجی، سیاه-سبز، سیاه-قهوه‌ای، سیاه-خاکستری
زرد-آبی، زرد-نارنجی، زرد-سبز، زرد-قهوه‌ای، زرد-خاکستری
بنفش-آبی، بنفش-نارنجی، بنفش-سبز، بنفش-قهوه‌ای، بنفش-خاکستری

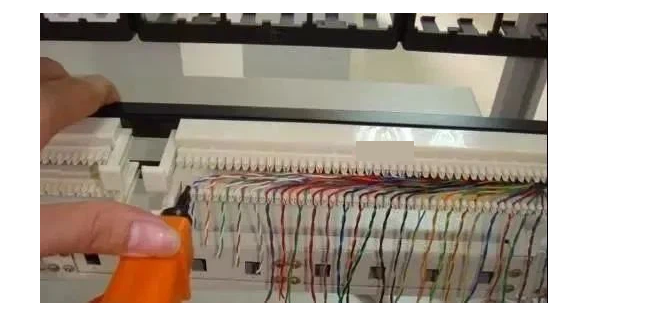

مرحله چهارم: پانچ داون کابل‌ها
پس از سازماندهی رنگ‌ها، هر جفت رنگی را به دقت در شیارهای مربوطه قرار دهید. از ابزار پانچ داون 110 برای محکم کردن اتصالات سیم استفاده کنید. در این مرحله باید دقت کنید که تیغه ابزار عمود بر پچ پنل باشد و لبه تیغه به سمت بیرون قرار گیرد. سیم‌های اضافی که از شیارها خارج شده‌اند را قطع کنید.
مرحله پنجم: نصب بلوک‌های اتصال
در این مرحله به ابزار پانچ داون 5 زوجی و بلوک‌های اتصال 110 نیاز دارید. بلوک‌های اتصال را داخل ابزار پانچ داون قرار دهید و سپس آنها را به صورت عمودی در شیارها فشار دهید. فراموش نکنید که برچسب‌های شماره‌گذاری را برای شناسایی آسان‌تر نصب کنید.
در نصب روی پایه پچ پنل 25 زوجی، می‌توانید از 5 بلوک اتصال 4 زوجی و 1 بلوک اتصال 5 زوجی استفاده کنید. یا از 7 بلوک اتصال 3 زوجی و 1 بلوک اتصال 4 زوجی بهره ببرید. نصب باید از چپ به راست و مطابق با ترتیب رنگ‌های سفید، قرمز، سیاه، زرد و بنفش انجام شود که با ترتیب رنگ کابل 25 زوجی هماهنگ است.
نکات ایمنی و فنی مهم
در طول فرآیند پانچ داون، رعایت نکات ایمنی ضروری است. همیشه از ابزار مناسب استفاده کنید و فشار بیش از حد به کابل‌ها وارد نکنید. اطمینان حاصل کنید که سیم‌ها کاملاً در شیارها قرار گرفته‌اند و اتصالات محکم هستند. از لیبل گذاری دقیق غافل نشوید، چرا که این کار در آینده به عیب‌یابی و نگهداری سیستم کمک زیادی خواهد کرد.
مزایای استفاده از پچ پنل 110
پچ پنل‌های 110 چندین مزیت مهم دارند. آنها امکان مدیریت منظم کابل‌ها را فراهم می‌کنند، نگهداری سیستم را ساده‌تر می‌سازند و امکان تغییرات آینده را آسان می‌کنند. همچنین این پچ پنل‌ها از اتصالات مطمئن و با کیفیت پشتیبانی می‌کنند که برای سیستم‌های صوتی حیاتی است.
عیب‌یابی مشکلات رایج
گاهی ممکن است پس از پانچ داون با مشکلاتی مواجه شوید. اگر اتصالی کار نمی‌کند، ابتدا بررسی کنید که سیم به درستی در شیار قرار گرفته باشد. از محکم بودن اتصالات اطمینان حاصل کنید و ترتیب رنگ‌ها را دوباره بررسی نمایید. استفاده از تستر شبکه می‌تواند به شناسایی مشکلات اتصال کمک کند.
پانچ داون صحیح پچ پنل 110 نیازمند دقت، دانش فنی و استفاده از ابزار مناسب است. با دنبال کردن مراحل ذکر شده در این مقاله و رعایت ترتیب رنگ‌ها، می‌توانید یک سیستم ارتباطی منظم و کارآمد ایجاد کنید. همیشه به خاطر داشته باشید که سازماندهی مناسب کابل‌ها و برچسب‌گذاری دقیق، سرمایه‌گذاری ارزشمندی برای آینده سیستم شما خواهد بود.
با تسلط بر این مهارت، می‌توانید در پروژه‌های مرکز داده و شبکه‌های تلفنی به صورت حرفه‌ای عمل کنید و سیستم‌هایی با قابلیت اطمینان بالا ایجاد نمایید.
