چاپ روی ژاکت کابل فیبر نوری، راهنمای کامل برای انتخاب و نصب صحیح

کابل‌های فیبر نوری به عنوان یکی از اصلی‌ترین اجزای شبکه‌های ارتباطی مدرن، نقش حیاتی در انتقال داده‌ها با سرعت بالا و کیفیت عالی ایفا می‌کنند. اما آیا تا به حال به نوشته‌های روی ژاکت این کابل‌ها توجه کرده‌اید؟ این نوشته‌ها اطلاعات مهمی را در مورد مشخصات و کاربردهای کابل ارائه می‌دهند که برای انتخاب، نصب و نگهداری صحیح آن‌ها ضروری است. در اینجا، به بررسی چاپ روی ژاکت کابل فیبر نوری می‌پردازیم و اهمیت هر یک از این اطلاعات را توضیح می‌دهیم.

1. چاپ روی ژاکت کابل فیبر نوری چیست؟

چاپ روی ژاکت کابل فیبر نوری شامل نشانه‌ها و اطلاعاتی است که بر روی لایه بیرونی کابل درج شده‌اند. این اطلاعات به کاربران کمک می‌کنند تا نوع کابل، مشخصات فنی، استانداردهای مرتبط و سایر جزئیات مهم را شناسایی کنند. این نوشته‌ها معمولاً شامل موارد زیر هستند:

• نوع کابل (تک‌حالته یا چندحالته)
• درجه مقاومت در برابر آتش (مانند LSZH یا OFNR)
• استانداردهای صنعتی (مانند TIA/EIA یا ISO)
• تاریخ تولید و شماره بچ

این اطلاعات برای اطمینان از تطابق کابل با نیازهای خاص پروژه و رعایت استانداردهای ایمنی و عملکردی ضروری هستند.

2. بررسی جزئیات چاپ روی ژاکت کابل فیبر نوری

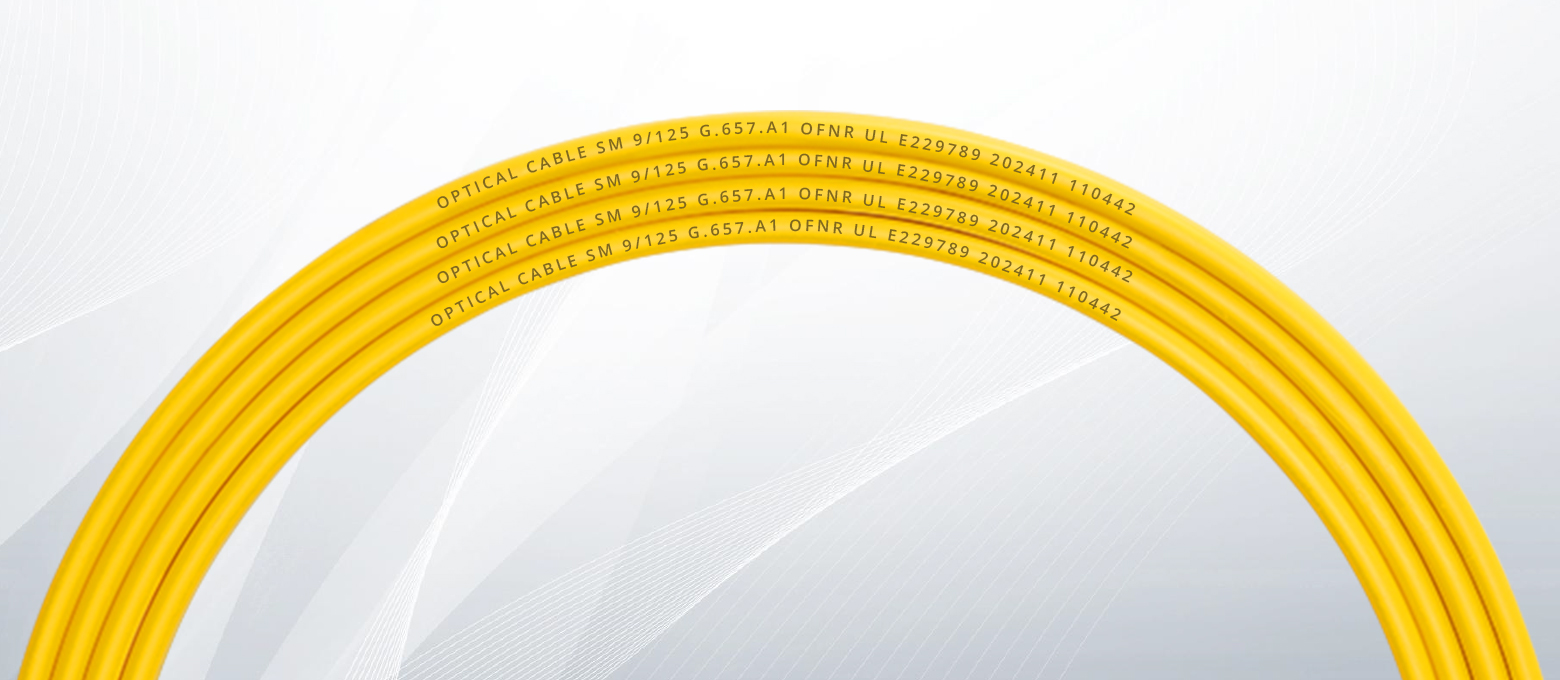

برای درک بهتر، به بررسی یک نمونه از چاپ روی ژاکت کابل فیبر نوری می‌پردازیم:

2.1. دسته‌بندی کابل (Optical Cable)

این بخش مشخص می‌کند که محصول مورد نظر یک کابل نوری است و آن را از انواع دیگر کابل‌ها مانند کابل‌های مسی متمایز می‌کند. نوع فیبر (تک‌حالته یا چندحالته) معمولاً در بخش دیگری از نوشته‌ها مشخص می‌شود.

2.2. نوع فیبر (SM 9/125 یا MM 50/125)

این بخش نشان می‌دهد که کابل از نوع تک‌حالته (SM) یا چندحالته (MM) است. فیبرهای تک‌حالته برای انتقال داده‌ها در مسافت‌های طولانی و با دقت بالا طراحی شده‌اند. عدد “9/125” به قطر هسته (9 میکرون) و قطر کلادینگ (125 میکرون) اشاره دارد. فیبرهای چندحالته مانند “50/125” یا “62.5/125” برای کاربردهای کوتاه‌برد و با پهنای باند بالا مناسب هستند.

2.3. درجه فیبر (G.657A1 یا G.657A2)

این بخش نشان‌دهنده مقاومت فیبر در برابر خمش است. فیبرهای G.657A1 مقاومت خوبی در برابر خمش دارند و برای فضاهای تنگ مناسب هستند. فیبرهای G.657A2 حتی در برابر خمش‌های شدیدتر نیز مقاومت می‌کنند و برای محیط‌هایی با محدودیت فضایی بیشتر استفاده می‌شوند.

2.4. جنس ژاکت (OFNR یا LSZH)

این بخش به درجه مقاومت کابل در برابر آتش اشاره می‌کند. OFNR (Optical Fiber Non-Conductive Riser) نشان‌دهنده این است که کابل برای استفاده در فضاهای عمودی بین طبقات ایمن است و به جلوگیری از گسترش آتش کمک می‌کند. LSZH (Low Smoke Zero Halogen) به این معنی است که کابل در صورت آتش‌سوزی دود کم و گازهای سمی تولید نمی‌کند و برای محیط‌هایی که ایمنی و کیفیت هوا اهمیت دارد، مناسب است.

2.5. علامت UL (UL)

این علامت نشان می‌دهد که کابل توسط آزمایشگاه‌های Underwriters Laboratories (UL) تست و تأیید شده است. این تأییدیه تضمین می‌کند که کابل از نظر مقاومت در برابر آتش، خواص الکتریکی و عملکرد کلی، مطابق با استانداردهای ایمنی است.

2.6. شماره مرجع UL (E229789)

این شماره یک شناسه منحصر به فرد است که به سازنده یا محصول اختصاص داده می‌شود. این شماره به سوابق تست و تأییدیه‌های UL مرتبط است و به کاربران کمک می‌کند تا از مطابقت کابل با استانداردهای ایمنی اطمینان حاصل کنند.

2.7. تاریخ تولید (202411)

این بخش تاریخ تولید کابل را نشان می‌دهد. به عنوان مثال، “202411” به معنای نوامبر 2024 است. این اطلاعات برای ردیابی عمر کابل و مدیریت گارانتی یا کنترل کیفیت مفید هستند.

2.8. شماره بچ (110442)

این شماره یک شناسه منحصر به فرد برای یک بچ خاص از کابل‌ها است. شماره بچ به ردیابی فرآیند تولید کمک می‌کند و در صورت بروز هرگونه مشکل، امکان پیگیری و حل سریع‌تر آن را فراهم می‌کند.

3. اهمیت چاپ روی ژاکت کابل فیبر نوری

3.1. سهولت در نصب و نگهداری

اطلاعات چاپ‌شده روی ژاکت کابل، مانند نوع فیبر و درجه مقاومت در برابر آتش، به نصب‌کنندگان و تیم‌های نگهداری کمک می‌کند تا به سرعت مشخصات کابل را شناسایی کرده و آن را به درستی نصب و نگهداری کنند.

3.2. جلوگیری از سردرگمی و استفاده نادرست

در محیط‌های پیچیده‌ای که انواع مختلف کابل‌ها وجود دارند، امکان اشتباه در انتخاب کابل مناسب وجود دارد. چاپ روی ژاکت کابل به کاربران کمک می‌کند تا به راحتی نوع کابل را تشخیص دهند و از استفاده نادرست جلوگیری کنند.

3.3. قابلیت ردیابی معکوس

در صورت بروز مشکلات کیفی یا خرابی، اطلاعات چاپ‌شده روی ژاکت کابل مانند تاریخ تولید و شماره بچ، به کاربران و سازندگان کمک می‌کند تا منشأ مشکل را شناسایی کرده و آن را به سرعت برطرف کنند.

چاپ روی ژاکت کابل فیبر نوری یک منبع اطلاعاتی ارزشمند است که به کاربران کمک می‌کند تا کابل مناسب را انتخاب کرده، آن را به درستی نصب کنند و از عملکرد بهینه سیستم اطمینان حاصل کنند. با درک نشانه‌ها و اطلاعات چاپ‌شده روی ژاکت کابل، می‌توانید از بروز خطاها جلوگیری کرده و عملکرد شبکه خود را بهبود بخشید.
