کابل کراس اور و پچ کورد،  کدام یک را انتخاب کنیم؟

در دنیای شبکه‌های کامپیوتری، انتخاب کابل مناسب برای اتصال دستگاه‌ها به یکدیگر و به اینترنت از اهمیت بالایی برخوردار است. دو نوع رایج از کابل‌های اترنت که در این زمینه استفاده می‌شوند، کابل‌های پچ (Patch Cable) و کابل‌های کراس اور (Crossover Cable) هستند. اما تفاوت این دو نوع کابل چیست و در چه مواقعی باید از هر کدام استفاده کرد؟ در این مقاله به بررسی دقیق این موضوع خواهیم پرداخت.

کابل‌های شبکه

کابل‌های شبکه به عنوان یکی از اصلی‌ترین ابزارها در شبکه‌های کامپیوتری شناخته می‌شوند. این کابل‌ها برای اتصال دستگاه‌هایی مانند کامپیوترها، مودم‌ها، روترها و سوئیچ‌ها به یکدیگر استفاده می‌شوند. در این میان، کابل‌های پچ و کراس اور دو نوع پرکاربرد هستند که هر کدام کاربردهای خاص خود را دارند.

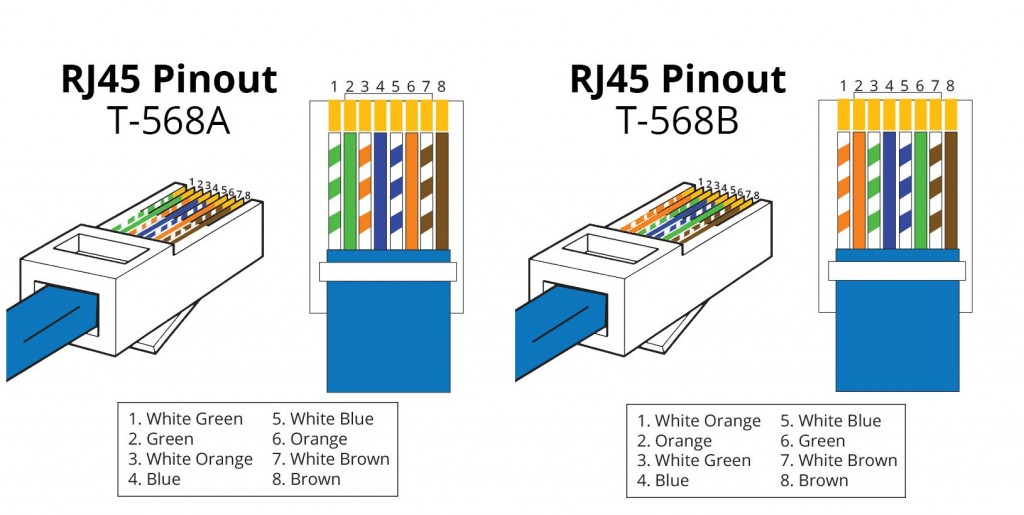

استانداردهای T-568A و T-568B

قبل از پرداختن به تفاوت‌های کابل پچ و کراس اور، لازم است با دو استاندارد مهم در زمینه کابل‌های اترنت آشنا شویم: T-568A و T-568B. این دو استاندارد، نحوه چیدمان سیم‌ها در کانکتور RJ-45 را تعیین می‌کنند. هر دو استاندارد از یک سیستم کدگذاری رنگی برای سیم‌ها استفاده می‌کنند، اما ترتیب جفت سیم‌ها در آن‌ها متفاوت است.

T-568A: این استاندارد از ترتیب خاصی برای رنگ‌های سیم‌ها استفاده می‌کند که معمولاً در شبکه‌های مسکونی و کوچک مورد استفاده قرار می‌گیرد.

T-568B: این استاندارد نیز از یک ترتیب رنگی متفاوت استفاده می‌کند و بیشتر در شبکه‌های تجاری و بزرگ‌تر کاربرد دارد.

کابل پچ (Patch Cable) چیست؟

کابل پچ که به آن کابل مستقیم (Straight-Through Cable) نیز گفته می‌شود، نوعی کابل زوج به هم تابیده است که در آن ترتیب سیم‌ها در دو سر کابل یکسان است. به عبارت دیگر، هر دو سر کابل از یک استاندارد (T-568A یا T-568B) استفاده می‌کنند. این نوع کابل معمولاً برای اتصال دستگاه‌های مختلف به یکدیگر استفاده می‌شود.

کاربردهای پچ کورد شبکه در اتصالات:

– روتر به هاب

– کامپیوتر به سوئیچ

– پورت LAN به سوئیچ یا کامپیوتر

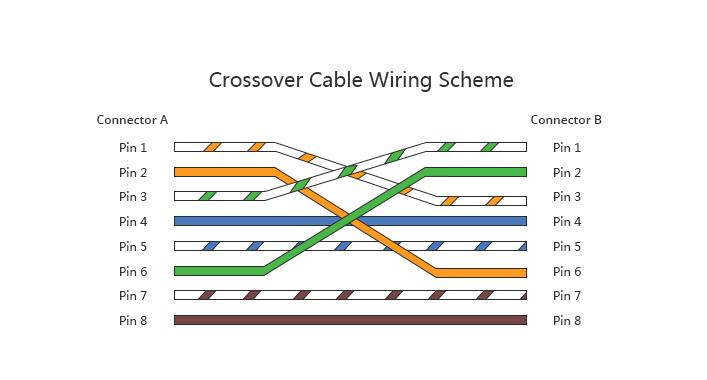

کابل کراس اور (Crossover Cable) چیست؟

کابل کراس اور نوعی کابل اترنت است که برای اتصال مستقیم دو دستگاه مشابه به یکدیگر استفاده می‌شود. برخلاف کابل پچ، در کابل کراس اور ترتیب سیم‌ها در دو سر کابل متفاوت است. به این صورت که یک سر کابل از استاندارد T-568A و سر دیگر از استاندارد T-568B استفاده می‌کند. این تنظیم باعث می‌شود که سیگنال‌های ارسال و دریافت بین دو دستگاه به درستی جابه‌جا شوند.

کاربردهای کابل کراس اور جهت اتصال:

کامپیوتر به کامپیوتر

سوئیچ به سوئیچ

روتر به روتر

هاب به هاب

تفاوت کابل پچ کورد و کراس اور

از توضیحات بالا مشخص است که تفاوت اصلی بین کابل پچ و کراس اور در ترتیب سیم‌ها در دو سر کابل است. کابل پچ از یک استاندارد یکسان در هر دو سر استفاده می‌کند، در حالی که کابل کراس اور از دو استاندارد متفاوت در دو سر کابل بهره می‌برد. این تفاوت باعث می‌شود که هر کدام از این کابل‌ها در موقعیت‌های خاصی استفاده شوند.

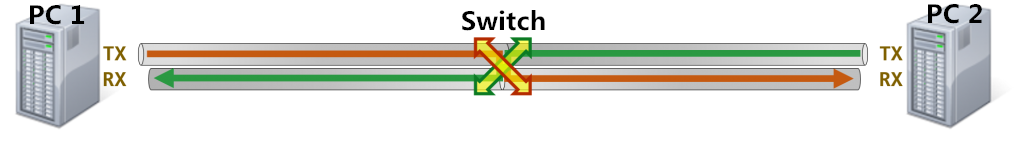

سناریو 1: اتصال کامپیوتر به کامپیوتر

اگر دو کامپیوتر را مستقیماً به یکدیگر متصل کنیم، هر دو سعی می‌کنند تا از طریق سیم TX (ارسال) داده‌ها را ارسال کنند. این موضوع باعث برخورد سیگنال‌ها و عدم دریافت داده‌ها می‌شود. در این حالت، استفاده از کابل کراس اور ضروری است، زیرا این کابل باعث می‌شود که سیگنال ارسالی از سیم TX کامپیوتر اول به سیم RX (دریافت) کامپیوتر دوم منتقل شود.

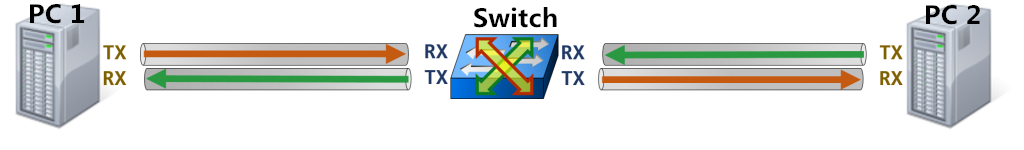

سناریو 2: متصل کردن کامپیوتر به سوئیچ به کامپیوتر

اگر بین دو کامپیوتر یک سوئیچ قرار داشته باشد، دیگر نیازی به استفاده از کابل Crossover  نمی باشد. سوئیچ به طور خودکار وظیفه جابه‌جایی سیگنال‌های ارسال و دریافت را بر عهده دارد. بنابراین، در این حالت می‌توان از کابل پچ کورد استفاده کرد.

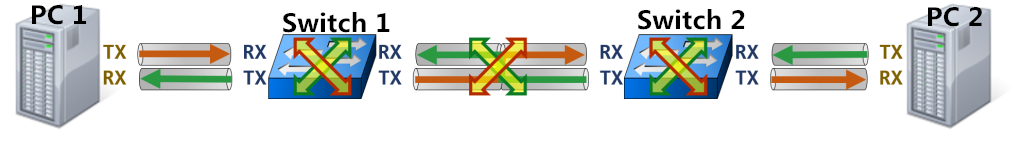

سناریو 3: کانکشن کامپیوتر به سوئیچ به سوئیچ به کامپیوتر

در صورتی که دو سوئیچ بین دو کامپیوتر قرار داشته باشند، نیاز به یک کابل کراس اور برای اتصال بین سوئیچ‌ها وجود دارد. در این حالت:

جهت اتصال کامپیوتر اول به سوئیچ اول از کابل پچ کورد استفاده می‌شود.

برای اتصال سوئیچ اول به سوئیچ دوم از کابل کراس اور استفاده می‌شود.

در نهایت، اتصال سوئیچ دوم به کامپیوتر دوم از کابل پچ کورد استفاده می‌شود.

کابل‌های پچ کورد و کراس اور هر دو ابزارهای مهمی در شبکه‌های کامپیوتری هستند، اما هر کدام کاربردهای خاص خود را دارند. کابل پچ برای اتصال دستگاه‌های مختلف به یکدیگر استفاده می‌شود، در حالی که کابل کراس اور برای اتصال مستقیم دو دستگاه مشابه کاربرد دارد. با درک تفاوت‌های این دو نوع کابل، می‌توانید شبکه‌ای پایدار و کارآمد ایجاد کنید
